摩擦摆支座

产品介绍

摩擦摆支座（Friction pendulum seismic isolation bearing）是一种基于单摆原理的减隔震支座，一般由上支座板、下支座板、双曲面球冠衬板、上曲面滑板、下曲面滑板、锚固组件等组成，利用单摆原理延长结构周期和摩擦阻尼来消耗地震能量。其核心原理是通过结构的曲面几何特性使球冠滑动时产生 “回复力”（类似单摆的恢复力），延长结构自振周期以避开地震动周期降低地震响应；球冠与曲面间的摩擦作用消耗地震能量，降低结构地震响应。其力学行为本构关系式如下：

水平力：

屈服后刚度：

振动周期为：

等效刚度为：

等效阻尼比为:

V：竖向载荷；

R：隔震半径；

d：隔震位移；

μ：摩擦系数。

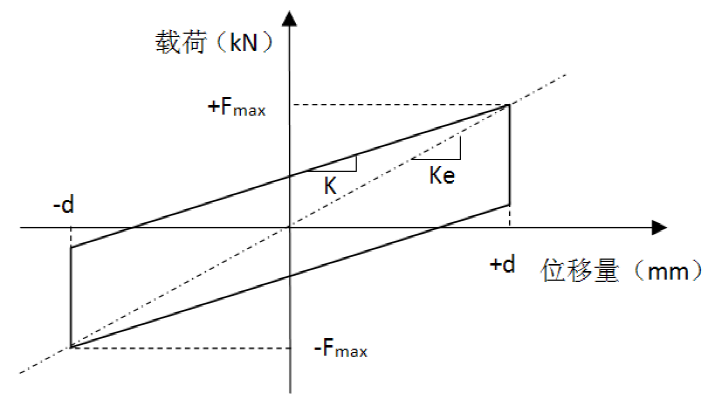

摩擦摆支座的水平力滞回曲线
